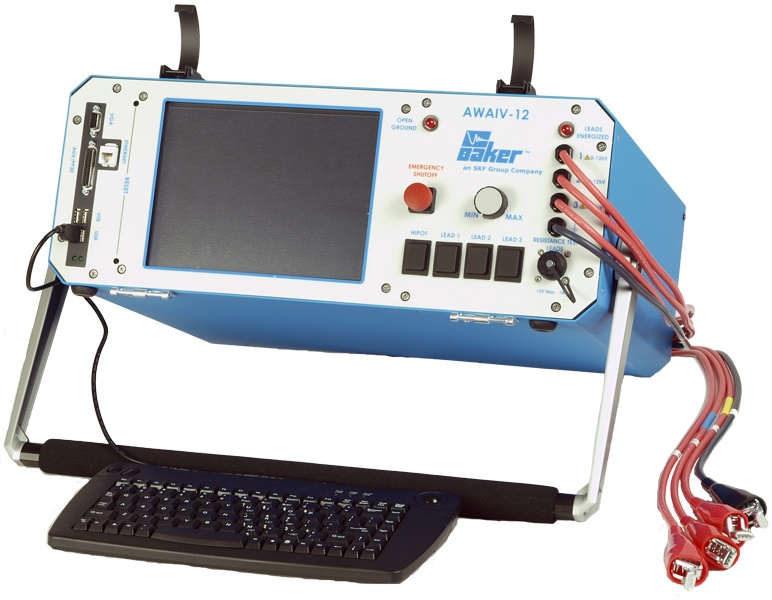

Baker 99-AWAIV-12RC Автоматизированный анализатор изоляции электромашин 12 кВ

Усовершенствованный анализатор обмоток электродвигателей с выходным напряжением 12 кВ.

Возможности и преимущества:
* Постоянные инновации
Анализаторы серии AWA являются настоящим технологическим прорывом, подтверждающим стремление компании SKF сохранять высокое качество, надёжность и конкурентоспособность своей продукции. Анализаторы AWA – результат более чем сорокалетней работы по разработке и созданию приборов для тестирования обмоток электродвигателей. Это единственный на сегодняшний день анализатор, позволяющий проводить как предварительно запрограммированные автоматические спытания, так и испы тания вручную.

* Автоматическое или ручное управление
Анализатор AWA обеспечивает возможность автоматического или ручного тестирования. В режиме ручного тестирования система позволяет оператору контролировать проведение испытаний, уровни напряжения и сбор данных.
* Усовершенствованный анализатор обмоток
(AWA) производит все даигностические операции за доли секунды с точностью и надёжностью, которая не может быть достигнута при ручном тестировании.

* Уникальная автоматизации
Усовершенствованный анализатор обмоток (AWA) был создан на основе технологии PC104, которая позволяет исключить из конструкции прибора вентиляторы, охлаждающие процессор. Данный прибор позволяет производить все необходимые испытания, сохранить данные и постоянно отслеживать уровень напряжения во время проведения испытания. Если прибор обнаруживает дефект изоляции, испытание приостанавливается,оператор получает сообщение о неполадке, а все полученные на момент остановки испытания параметры выводятся на дисплей в виде отчёта.

* Усовершенствованный алгоритм сбора данных
По окончании испытания результаты могут быть сохранены как часть отдельной учётной записи каждого двигателя. Такое разделение позволяет улучшить техническое обслуживание. Анализатор AWA позволяет собирать, сохранять, воспроизводить и управлять результатами испытаний, используя базы данных формата MS Access. Отчеты о тестировании могут быть сгенерированы посредством программного обеспечения самого анализатора или программы MS Word и впоследствии использованы для
построения графиков или предоставлены клиентам как гарантия работоспособности оборудования. Файлы базы данных упрощают передачу информации в другие программы или базы данных. Кроме того, стандарт Access совместим с открытым интерфейсом взаимодействия с базами данных (ODBC).

* Испытания межвитковой изоляции
Среди всех переносных приборов анализатор AWA обладает наиболее современными возможностями для тестирования межвитковой изоляции. От тестирования вручную этот прибор отличает компьютерное управление и возможность отображения графиков в реальном времени. В случае тестирования высоким напряжением постоянного тока анализатор начинает генерировать импульс при низком напряжении. Каждый импульс оцифровывается, а полученный график сравнивается с предыдущими, что позволяет выявить признаки нарушения межвитковой изоляции. Сравнение осуществляется методом межвиткового коэффициента площади ошибок (PP-EAR). Он позволяет определить отклонения между витками в пределах менее 1% и выявить места коротких замыканий в параллели, что ранее было невозможно, поскольку отсутствовала возможность визуального сравнения графиков. Анализатор использует меньшее количество импульсов, что позволяет сократить затраты энергии. Поскольку анализу подвергается каждый импульс, он становится основой для сравнения с последующим, пока не будет достигнут заданный уровень напряжения. Если повреждения изоляции не обнаружены, последний импульс сохраняется в памяти как основа для всех последующих тестов. Оператор может спустя год или даже пять лет посмотреть, как должен выглядеть график. Как и все предыдущие модификации, анализатор AWA соответствует стандартам IEEE 522.

Общие характеристики серии приборов:
* AWAIV-12НО – устройство для испытания мощных низкооборотных двигателей (подробности по телефону)
* Универсальный источник питания: 85-265 В переменного тока, не требует вентилятора
* Импульсное тестирование всех устройств, совместим с IEEE522
* Испытания сопротивления изоляции, диэлектрических потерь, ступенчатым напряжением, высоким напряжением постоянного тока до 12 кВ для AWAIV, до 6 кВ для AWAIV-6, до 4 кВ для AWAIV-4 и до 2 кВ для AWAIV-2 в 4-ых диапазонах измерения – 100/10/1/0,1 мкА; отключение при перегрузке на 4-ых уровнях – 1000/100/10/1 мкА; макс. значение для тестирования изоляции – 50 000 МОм, электропитание постоянного тока регулируется с точностью до 0,01% (соответствие
стандартам IEEE)
* Система реле и мостов, источник постоянного тока макс. 9А (для AWAIV-12 и AWAIV-6) и макс. 5А (для AWAIV-4 и AWAIV-2). Система реле состоит из трех (AWAIV) или двух (AWA2.2) перемычек. В случае низкого сопротивления используются особые испытательные выводы (стандарт IEEE).
* ОС Windows, процессор Pentium
* При установке на настольный компьютер программное обеспечение для AWA создает отчеты в MS Word
* Съемная клавиатура и мышь (обычно не требуются для тестирования)

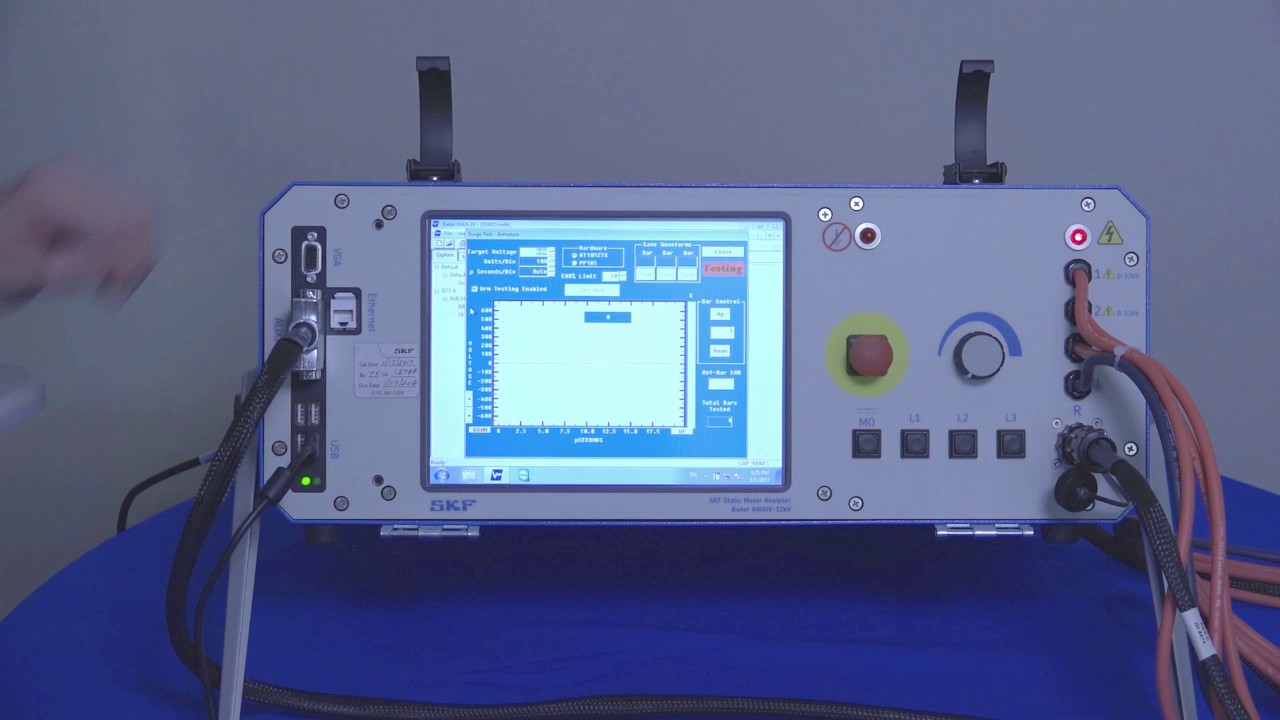

* Сенсорный экран (облегчает тестирование в полевых условиях)
* USB для передачи данных
* Разъем RJ45 для подключения Ethernet Cat5
* Доп. блок питания 30 кВ (только для AWAIV)
* Противоударная защита материнской платы и жесткого диска
* Системная плата РС104 для высоковольтных цепей с полной изоляцией датчиков/считывающих устройств
* Ж/к экран с высоким разрешением
* Увеличенная функциональность:
– Тестирование понижаемым высоким напряжением постоянного тока (IEEE 95)
– Тестирование ступенчато повышаемым напряжением (IEEE 95)
– Графики импульсных испытаний
– Тестирование индекса поляризации/диэлектрических потерь (IEEE 43)
– Усовершенствованный тест высоким напряжением (IEEE 95)
– Усовершенствованное испытание сопротивления (IEEE 118)
– Более чувствительное импульсное испытание (IEEE 522)

Характеристики прибора:
Испытания импульсным напряжением
- Выходное напряжение, от 0 до 12 000 В
- Максимальный выходной ток, 600 А
- Энергия импульса, 2.88 Дж
- Емкость конденсатора выходной цепи, 0.04 мкФ
- Диапазон развертки осцилографа, от 2.5 до 200 мкс/деление
- Возможные напряджения, 500/1000/2000/3000 В
- Частота повторения импульсов, 5 Гц
- Точность измерения напряжения, ±12%
Испытания высоким напряжением постоянного тока
- Выходное напряжение, от 0 до 12 000 В
- Максимальный выходной ток, 1000 мкА
- Разрешение по току, 0.1/1/10/100 мкА/деление
- Настройка отключения при превышении тока, 1/10/100/1000 мкА
- Точность измерений напряжения и тока в пределах всей шкалы, ±5%
- Точность измерения сопротивления изоляции мегаомметром, ±10%
- Максимальное значени сопротивления изоляции, 50 000 МОм
Измерение сопротивления, от 0,001 до 800 Ом

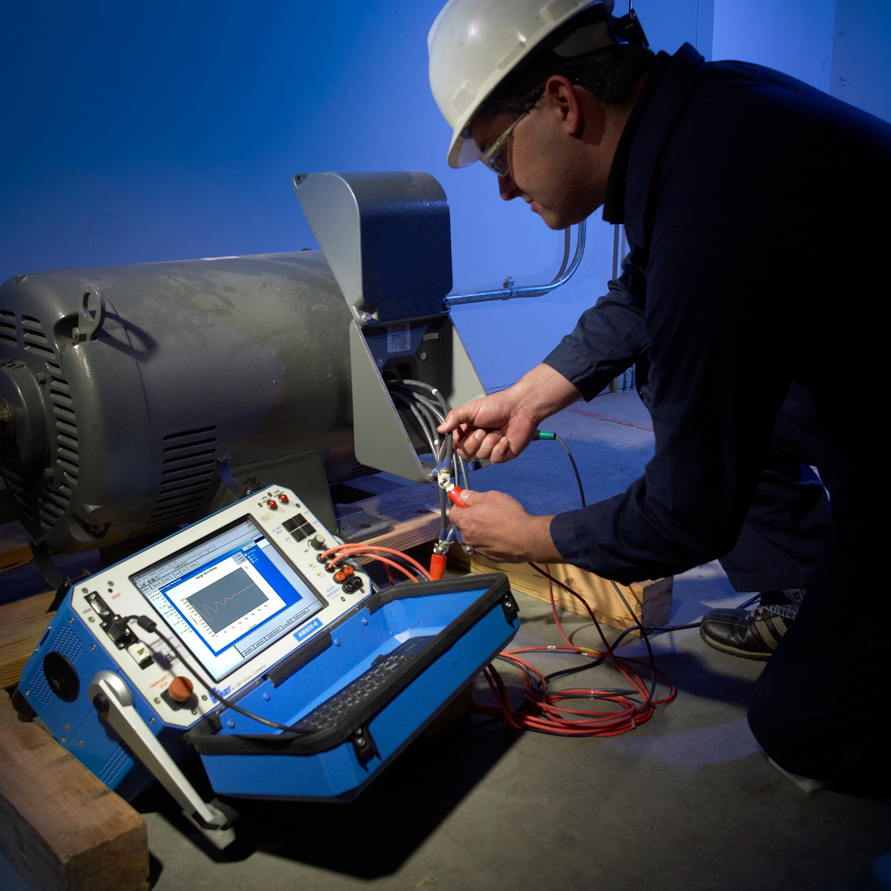

Анализаторы серии AWA IV позволяют с высокой точностью проводить большое количество различных электрических испытаний. На базе одного портативного устройства реализована возможность проведения всех основных тестов, таких как импульсное спытание, определение индекса поляризации, испытание постоянным током высокого напряжения, испытание сопротивления изоляции, определение сопротивления обмотки. Данный прибор полностью соответствует стандартам IEEE.
