Звездочки для цепей
Все звёздочки SKF изготавливаются для использования со стандартными цепями. Звёздочки SKF соответствуют формату номера детали обычной цепи – ISO/BS или ANSI, могут иметь от одного до трех рядов и различные способы фиксации на валу.
Заказ звездочек
Для заказа звезочек звоните +7 (495)223-07-69
Пишите mail@indpart.ru
Все звёздочки SKF изготавливаются в соответствии со стандартами ISO 606 и ASME B 29.100. Материал звездочек SKF -сталm C-45. Для приварных ступиц используется сталь 20. Для некоторых специальных звёздочек используется серый чугун НТ250 или серый чугун 250. Допуски на механическую обработку - в соответствии с DIN 819. Звездочки SKF поставляются в индивидулаьных упаковках и покрытыми актикоррозийной смазкой, что обеспечивает сохранность и удобство складирования.
Номенклатура
Звёздочки BS/ISO с “черновым” отверстием (однорядные и многорядные)
Звёздочки BS/ISO с коническим отверстием под втулку TB (однорядные и многорядные)
Звёздочки ANSI с “черновым” отверстием (однорядные и многорядные)
Звёздочки ANSI с коническим отверстием под втулку TB (однорядные и многорядные)
Способы установки
По методу установки на валу, звездочки SKF разделяются на 3 группы: со ступицей с "черновым" отвестием ( под самостоятельную расточку, со ступицей под коническую втулку TB, для установки на привертную или приварную ступицу.

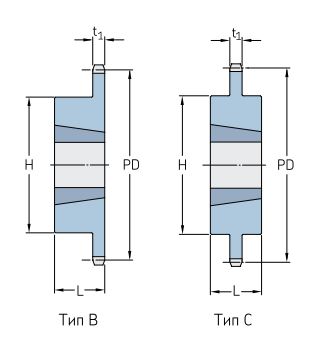

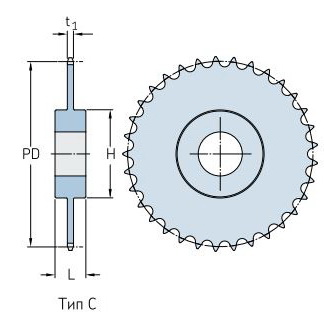

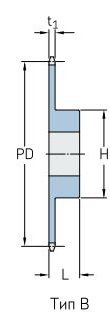

Ступица с "черновым" отвестием | Ступица под коническую втулку TB | Для установки на привертную или приварную ступицу | |
+ Позволяет изготовить отверстие большого диаметра - Требуется самостяотельная доработка |
+ Можно приобрести втулку с готовым отверстием - Ограничен ряд диаметров |
+ Разнообразные способы установки - Требуется самосоятельная доработка |

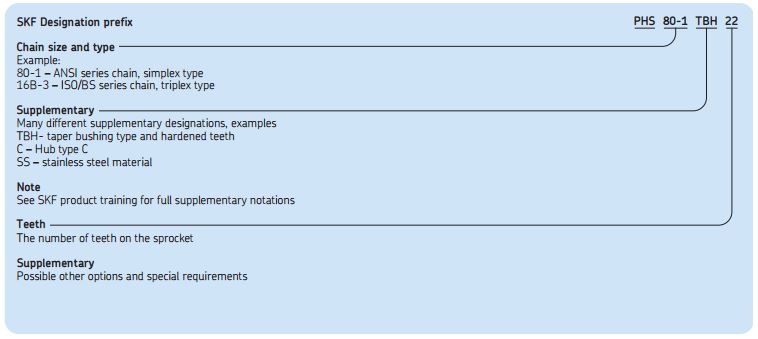

Звёздочки SKF имеют в обозначении префикс PHS
