Методы выверки ременных передач

Одной из обычных причин внепланового простоя оборудования с ременным приводом является перекос шкива. Перекос вызывает износ ремня и самого шкива и приводит к повышению уровня вибрации и шума. Эти явления становятся причиной остановки всего механизма. Другим следствием повышенной вибрации является преждевременный выход из строя подшипника, что также приводит к внеплановой остановке машины.

Измерение параллельного и углового перекоса с использованием поверочной линейки или натянутой струны

Данные методы, получившие наиболее широкое применение, основываются либо на чисто визуальной оценке, либо на визуальной оценке с использованием поверочной линейки и/или натянутой струны. Главным преимуществом традиционных методов является небольшой период времени, необходимый для проведения измерений, хотя применение поверочной линейки требует большего времени, чем простая визуальная оценка. Основным недостатком данных методов является их низкая точность. Некоторые изготовители ремней рекомендуют максимальный горизонтальный угол перекоса порядка 0,5° или даже 0,25°, а такие значения слишком малы для невооруженного глаза.

Методы лазерной выверки ременных передач

По сравнению с традиционными методами выверки, лазерное оборудование для выравнивания ременных передач позволяет проводить выверку более быстро и точно. Доступное на рынке оборудование для лазерной выверки ременных передач можно разделить на две категории, исходя из принципа действия: выверка шкивов по торцам и выверка шкивов по ручьям.
Основным недостатком оборудования, которое в качестве базовой поверхности для выравнивания использует торцы или стороны шкивов, является то, что оно обеспечивает выверку только торцов, а не канавок по которым работает ремень. Поэтому, при использовании шкивов с разными толщинами, разных конструкций или типов, точность выверки снижается.
Оборудование, которое в качестве базовой поверхности использует ручьи шкивов, обеспечивает точность выверки шкивов независимо от их толщины, конструкции или марки.

Точная выверка шкива и ремня позволяет:

• Продлить срок службы подшипника
• Увеличить время работы, эффективность и производительность оборудования
• Снизить износ ремней и шкивов
• Снизить трение и, тем самым, потребление энергии
• Снизить уровень шума и вибрации
• Снизить расходы на замену компонентов и издержки, связанные с простоем машин

• Вертикальный угловой перекос
• Горизонтальный угловой перекос
• Параллельный перекос

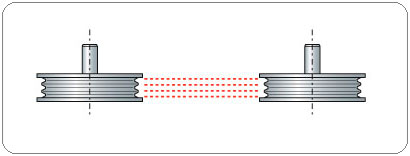

• Точная выверка
