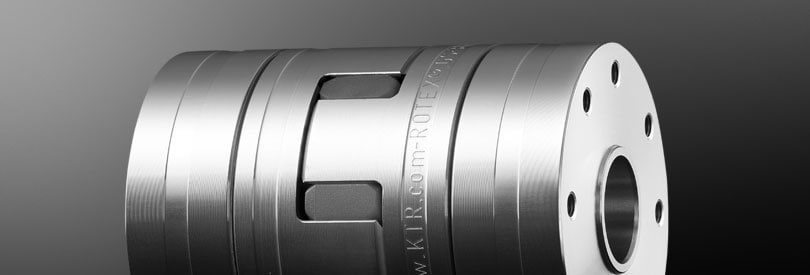

Rotex GS 14 Al-H 2.1 ступица большая зажимная d=8 мм H7, шпон. паз по DIN

------Rotex GS 14 Al-H 2.1 ступица большая зажимная d=8 мм H7, шпон. паз по DIN

ЦЕНЫ НА САЙТЕ В ПРОЦЕССЕ ОБНОВЛЕНИЯ. АКТУАЛЬНЫЕ ЦЕНЫ УТОЧНЯЙТЕ У НАШИХ МЕНЕДЖЕРОВ

Цена по запросу

Под заказ

Нашли дешевле?

Подобрать аналог

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Цена указана с НДС, действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

СПОСОБЫ ПОЛУЧЕНИЯ ТОВАРА:

Доставка

Транспортной компанией по всей России

Самовывоз

Товар можно забрать из нашего офиса. Для юр. лиц необходима доверенность или печать.

Описание

Rotex GS 14 Al-H 2.1 ступица большая зажимная d=8 мм H7, шпон. паз по DIN – данные детали обеспечивают точность, надежность и жесткость привода. Муфты отлично сохраняют форму, компенсируют несоосность, погашают колебания даже под воздействием внешних сил. Кулачковые беззазорные муфты Rotex-GS представлены в «Индастриал Партнер» в огромном ассортименте. Можно легко и быстро оформить заказ с доставкой по адресу. Обращайтесь к экспертам «Индастриал Партнер», если требуется точный расчет стоимости или дополнительная информация по муфтам.

Характеристики

Диаметр чистового отверстия (d) в ступице муфты, мм	8
Материал элемента муфты	Алюминий
Тип муфты	Кулачковая беззорная
Производитель	KTR
Типоразмер муфты	14
Исполнение	GS
Вес, кг	0,06
Элемент муфты	ступица
Форма упругого элемента	звёздочка
Исполнение ступицы муфты	2.1
Отверстие в ступице муфты	8
Предельная частота вращения, мин-1	12700
Внешний диаметр упругого элемента, мм	30
Предельное осевое отклонение, мм	зависит от твердости упругого элемента
Предельное радиальное отклонение (при 1500 об/мин), мм	зависит от твердости упругого элемента
Предельное угловое отклонение (при 1500 об/мин), град	зависит от твердости упругого элемента
Рабочий диапазон темепературы, град.С.	- 40 / + 90
Предельный диапазон темепературы, град.С	- 40 / + 120
Номинальный передаваемый крутящий момент (92 Sh-A, оранжевый), Н*м	7,5
Номинальный передаваемый крутящий момент (98 Sh-A, лиловый), Н*м	12,5
Номинальный передаваемый крутящий момент (64 Sh-D, св.зеленый), Н*м	16
Минимальный рекомендуемый диаметр чистового отверстия, мм	8
Максимальный диаметр чистового отверстия, мм	16
Длина муфты в собранном виде (L) с данными ступицами, мм	35
Посадочная длина ступицы на вал (l1, l2), мм	11
Расстояние между торцами валов (E), мм	13
Ширина упругого элемента (b), мм	10
Зазор по бокам от упругого элемента (s), мм	1,5
Габаритный диаметр муфты (Dh), мм	30
Размер фиксирующего винта (резьба)	M3
Момент затяжки фиксирущего винта, Н*м	1,34

Применение

Передача крутящего момента фиксированным шпоночным соединением с дополнительной фрикционной фиксацией. Фрикционное соединение помогает исключить или минимизировать зазор при реверсе. Поверхностное давление на шпоночный паз уменьшено. Тип 2.1 стандартно доступен до типоразмера 14.
