Описание

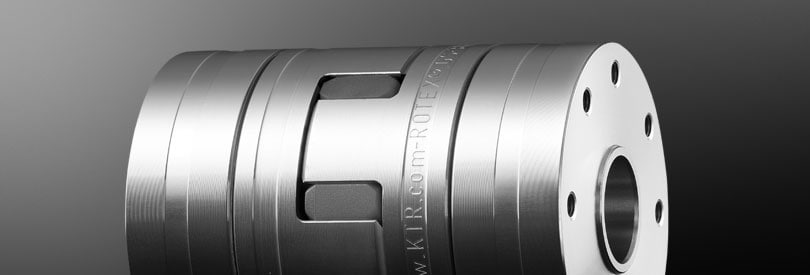

ROTEX GS 24 AI ступица большая зажимная исп. 2.6 d=28 мм шпоночный паз по DIN – эти детали обеспечивают надежность, точность, жесткость промышленного привода. Муфты превосходно компенсируют несоосность, сохраняют форму, погашают колебания даже при ударах и воздействии внешних сил. Кулачковые беззазорные муфты Rotex-GS представлены в «Индастриал Партнер» в большом ассортименте. Можно просто и легко оформить заказ с доставкой по адресу клиента. Обращайтесь к менеджерам «Индастриал Партнер», если нужен итоговый расчет стоимости или экспертная помощь с выбором муфт.

Характеристики

Диаметр чистового отверстия (d) в ступице муфты, мм	28
Материал элемента муфты	Алюминий
Тип муфты	Кулачковая беззорная
Производитель	KTR
Типоразмер муфты	24
Исполнение	GS
Вес, кг	0,5
Элемент муфты	ступица
Форма упругого элемента	звёздочка
Исполнение ступицы муфты	2.6
Отверстие в ступице муфты	28
Предельная частота вращения, мин-1	6950
Внешний диаметр упругого элемента, мм	55
Диаметр отверстия в упругом элементе (dh), мм	27
Предельное осевое отклонение, мм	зависит от твердости упругого элемента
Предельное радиальное отклонение (при 1500 об/мин), мм	зависит от твердости упругого элемента
Предельное угловое отклонение (при 1500 об/мин), град	зависит от твердости упругого элемента
Рабочий диапазон темепературы, град.С.	- 40 / + 90
Предельный диапазон темепературы, град.С	- 40 / + 120
Номинальный передаваемый крутящий момент (92 Sh-A, оранжевый), Н*м	35
Номинальный передаваемый крутящий момент (98 Sh-A, лиловый), Н*м	60
Номинальный передаваемый крутящий момент (64 Sh-D, св.зеленый), Н*м	75
Минимальный рекомендуемый диаметр чистового отверстия, мм	12
Максимальный диаметр чистового отверстия, мм	28
Длина муфты в собранном виде (L) с данными ступицами, мм	78
Посадочная длина ступицы на вал (l1, l2), мм	30
Расстояние между торцами валов (E), мм	18
Ширина упругого элемента (b), мм	14
Зазор по бокам от упругого элемента (s), мм	2
Габаритный диаметр муфты (Dh), мм	55
Размер фиксирующего винта (резьба)	М6
Момент затяжки фиксирущего винта, Н*м	10,5

Применение

Передача крутящего момента фиксированным шпоночным соединением с дополнительной фрикционной фиксацией. Фрикционное соединение помогает исключить или минимизировать зазор при реверсе. Поверхностное давление на шпоночный паз уменьшено. Тип 2.5 тандартно доступен начиная с типоразмера 19.
