Описание
Прибор TKSA 71, разработанный для применения в тяжёлых условиях эксплуатации, дополняет линейку высокоэффективных лазерных центровщиков SKF. Этот инструмент имеет широкий функционал и оснащён сверхкомпактными измерительными блоками для использования в ограниченном пространстве.
Превосходные характеристики выверки, надёжность и продолжительный срок службы в промышленных условиях эксплуатации достигаются за счёт инновационного конструкционного исполнения прибора, обеспечивающего высокую точность измерений и отличную защиту от пыли и влаги в тяжёлых рабочих условиях.
• Простота использования — Интуитивно понятные программные приложения, инструкции, сопровождающие процесс выверки, и обучающие видеоролики
• Широкий диапазон областей применения — Широкий выбор принадлежностей и специализированные программные приложения
• Превосходные характеристики выверки — Расстояние измерения до 10 м, компенсация помех, широкие измерительные возможности, минимальный сектор поворота измерительных головок всего 40°, функция автоматического измерения и индивидуальные параметрыизмерений соосности с заданными значениями
• Защита от неблагоприятных факторов в тяжёлых рабочих условиях и полностью уплотнённые измерительные блоки (IP67), не допускающие попадания пыли и воды
• Сверхкомпактные измерительные блоки для использования в ограниченном пространстве
• Прочный кейс для превосходной защиты, удобной транспортировки и с беспроводнаой зарядке в кейсе
Полнофункциональные приложения для работы TKSA 71 доступны в GooglePlay и AppStore. Специальное программное обеспечение позволяет проводить разные типы операций по выверке, включая выверку соосности горизонтальных и вертикальных валов, соединительных валов и валопроводов.
Комплексная система для выполнения задач по выверке:
• Базовая модель прибора TKSA 71 включает стандартные принадлежности для выполнения большинства задач по выверке. Прибор поставляется в прочном кейсе, который соответствует требованиям к ручной
клади большинства авиалиний.
• Комплектация модели TKSA 71/PRO включает дополнительные принадлежности, например, перемещаемые кронштейны, магнитные основания и смещённые кронштейны, которые применяются для решения более сложных задач по выверке. Эта модель поставляется в большем по размеру прочном кейсе на колёсах.
• Приборы TKSA 71D2 и TKSA 71D2/PRO поставляются в комплекте с дополнительным дисплеем с защитным покрытием и предустановленными приложениями. Обе системы готовы к использованию без подключения к сети Интернет или настройки учётной записи.
Технические характеристики TKSA 51:

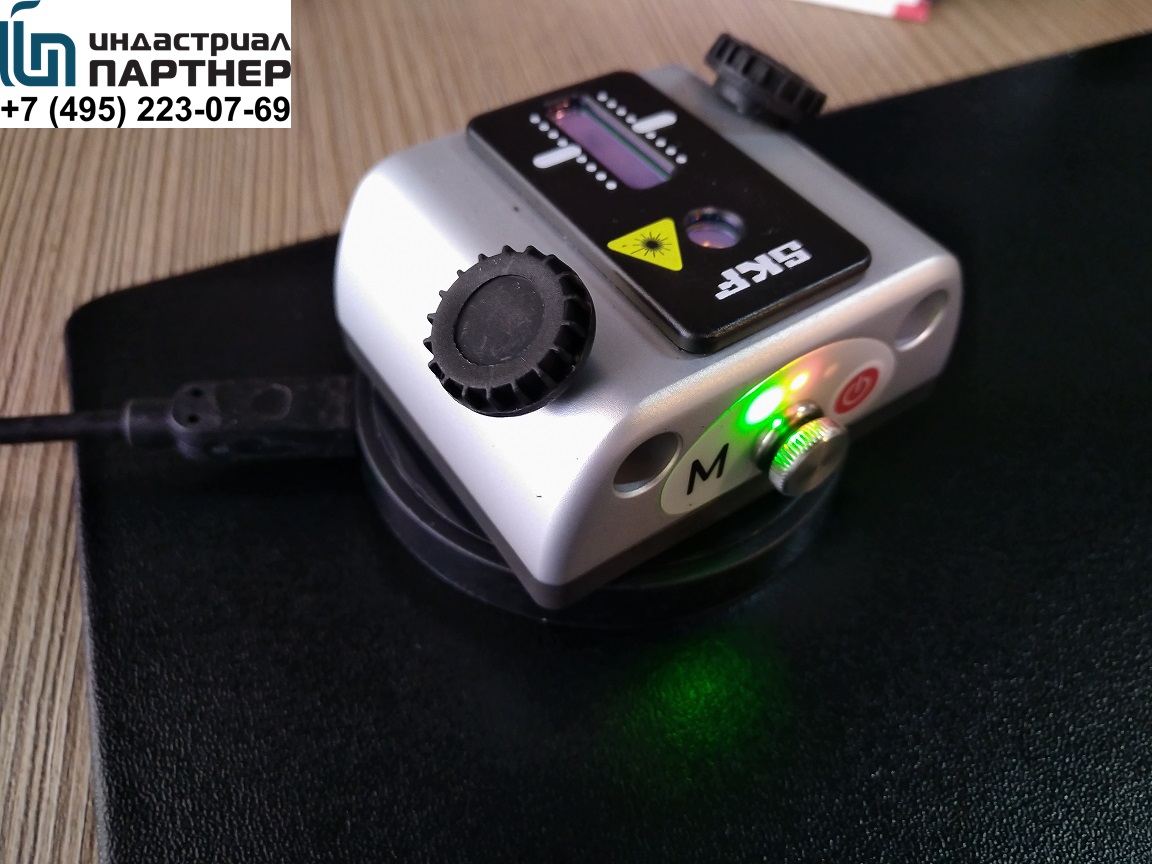

Датчики и связь: 20 мм (0,8 дюйма) ПЗС-матрица 2-го поколения с линейным лазером класса 2, инклинометр ±0,1°; Bluetooth 4.0 LE
Расстояние измерения: 0,04 – 10 м
Погрешности измерения: <1 % ±10 мкм
Материал корпуса: Передняя панель из анодированного алюминия, задняя панель из пластика PC/ABS
Время работы: До 8 часов, литий-ионный аккумулятор, беспроводная зарядка в течение 10 минут обеспечивает работу в течение 1 часа
Размеры: 52 × 64 × 33 мм
Вес: 130 г

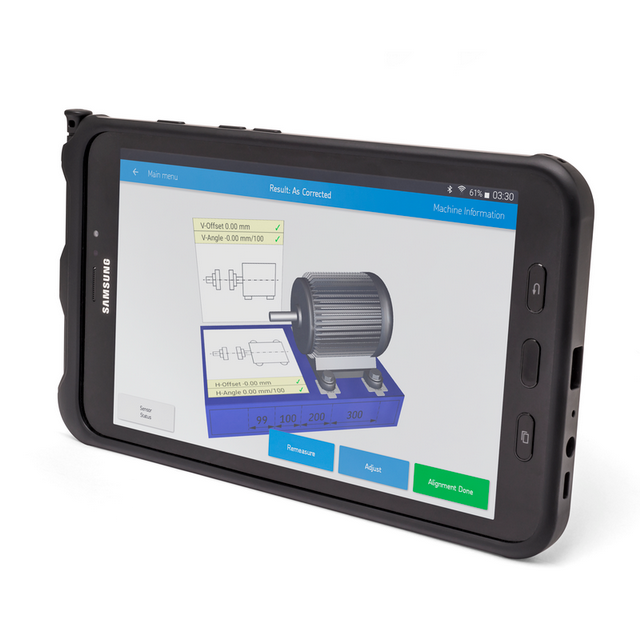

Устройство управления (дисплейный блок): TKSA DISPLAY2. Возможно применение Galaxy Tab Active2 и iPad Mini -го поколения, iPod Touch-го поколения, iPhone SE,
Обновление программы/приложения: Google Play Store
Требования к операционной системе: Android OS 4.4.2 (и выше)
Время работы: 8 часов непрерывной работы
Размеры: диагональ 8 дюймов
Вес: 640 г.
Метод выверки: Выверка соосности горизонтальных и вертикальных валов, валопроводов и промежуточных валов, измерение в 3 положениях «9-12-3», автоматическое измерение, свободное измерение (с мин. поворотом 40°), «мягкая лапа», выверка по заданным значениям
Минимальный угол поворота вала: 40°
Корректировка вала в режиме реального времени: В вертикальной и горизонтальной плоскости
Дополнительные функции: Библиотека оборудования, считывание QR-кодов, целевые значения, компенсация помех, 3D-обзор оборудования, поворот экрана на планшетах, автоматический отчёт в формате PDF

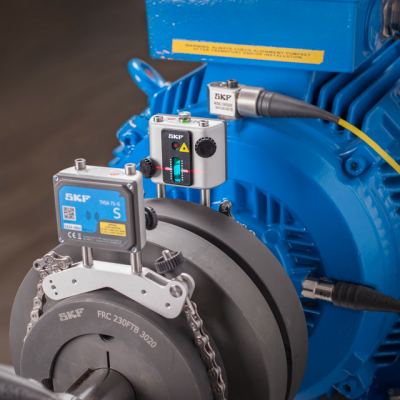

Крепление: 2 × V-образные кронштейны с цепями, ширина 15 мм
Диаметры вала: от 20 до 150 мм, 450 мм с удлинительными цепями (входят в комплект)
Макс. высота муфты: 45 мм со стандартными стержнями, плюс 120 мм на один комплект удлинительных стержней
Адаптер питания: Зарядка с помощью поставляемых в комплекте зарядных устройств, в комплекте зарядный кабель Micro USB/USB
Рабочая температура: от 0 до 45 °C
Класс защиты: IP67 для измерительных блоков и кейса
Размеры кейса:
Кейс TKSA 71: 365 × 295 × 170 мм
Кейс на колёсах для TKSA 71/PRO: 610 × 430 × 265 мм
Общий вес (вкл. кейс): TKSA 71 - 3,9 кг, TKSA 71/PRO - 12,5 кг
Сертификат калибровки: Срок действия 2 года

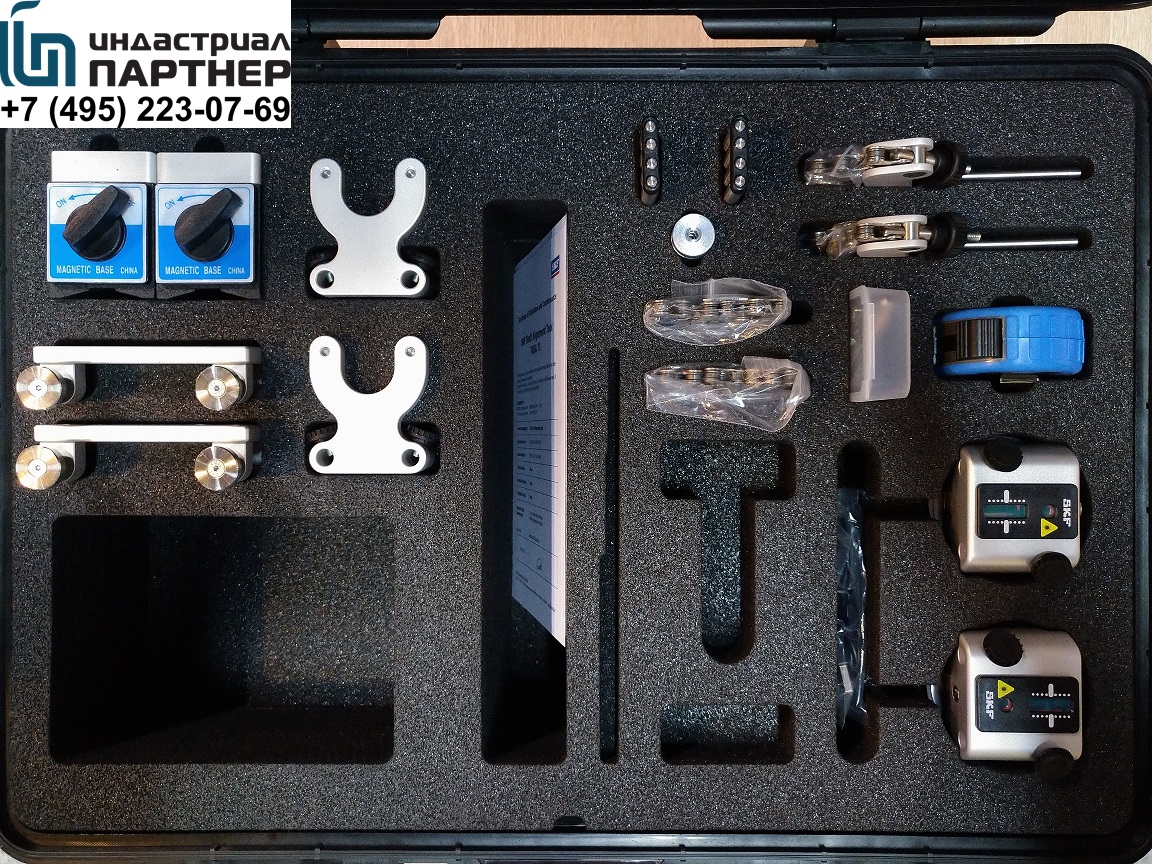

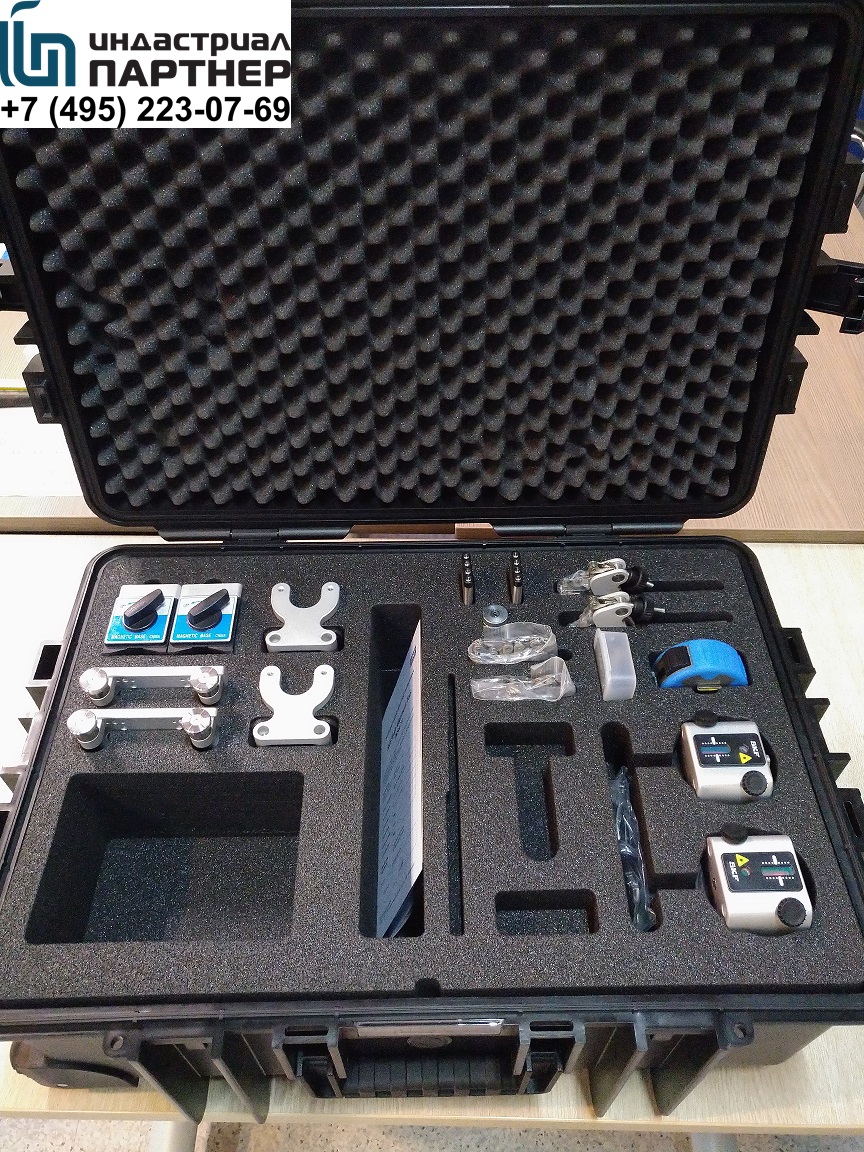

Комплектация: TKSA DISPLAY2, 2 измерительных блока (M&S); 2 кронштейна для вала с цепями 480 мм, резьбовые стержни 80 мм и магниты; 4 резьбовых удлинителя 120 мм; 2 удлинительные цепи 980 мм; зарядный кабель Micro USB/USB; 2 беспроводных зарядных устройства; рулетка; сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя (на английском языке); прочный кейс (класс защиты IP 67) для применения в промышленных условиях;
лист A4 с 12 наклейками с QR-кодами;
дополнительно в комплекте с TKSA 71/PRO: 4 резьбовых удлинительных стержня 120 мм; 2 смещённых кронштейна 50 мм; 2 перемещаемых кронштейна; 2 магнитных основания
Поддерживаемые режимы выверки
Выверка соосности горизонтальных валов: Да
Проверка «мягкой лапы»: Да
Выверка соосности вертикальных валов: Да
Выверка соосности промежуточных валов: Да
Выверка соосности валопроводов: Да
Использование измерительных датчиков в качестве цифровых измерительных головок: Да
Превосходные характеристики выверки, надёжность и продолжительный срок службы в промышленных условиях эксплуатации достигаются за счёт инновационного конструкционного исполнения прибора, обеспечивающего высокую точность измерений и отличную защиту от пыли и влаги в тяжёлых рабочих условиях.
• Простота использования — Интуитивно понятные программные приложения, инструкции, сопровождающие процесс выверки, и обучающие видеоролики
• Широкий диапазон областей применения — Широкий выбор принадлежностей и специализированные программные приложения
• Превосходные характеристики выверки — Расстояние измерения до 10 м, компенсация помех, широкие измерительные возможности, минимальный сектор поворота измерительных головок всего 40°, функция автоматического измерения и индивидуальные параметрыизмерений соосности с заданными значениями
• Защита от неблагоприятных факторов в тяжёлых рабочих условиях и полностью уплотнённые измерительные блоки (IP67), не допускающие попадания пыли и воды
• Сверхкомпактные измерительные блоки для использования в ограниченном пространстве
• Прочный кейс для превосходной защиты, удобной транспортировки и с беспроводнаой зарядке в кейсе
Полнофункциональные приложения для работы TKSA 71 доступны в GooglePlay и AppStore. Специальное программное обеспечение позволяет проводить разные типы операций по выверке, включая выверку соосности горизонтальных и вертикальных валов, соединительных валов и валопроводов.
Комплексная система для выполнения задач по выверке:
• Базовая модель прибора TKSA 71 включает стандартные принадлежности для выполнения большинства задач по выверке. Прибор поставляется в прочном кейсе, который соответствует требованиям к ручной
клади большинства авиалиний.
• Комплектация модели TKSA 71/PRO включает дополнительные принадлежности, например, перемещаемые кронштейны, магнитные основания и смещённые кронштейны, которые применяются для решения более сложных задач по выверке. Эта модель поставляется в большем по размеру прочном кейсе на колёсах.
• Приборы TKSA 71D2 и TKSA 71D2/PRO поставляются в комплекте с дополнительным дисплеем с защитным покрытием и предустановленными приложениями. Обе системы готовы к использованию без подключения к сети Интернет или настройки учётной записи.
Технические характеристики TKSA 51:
Датчики и связь: 20 мм (0,8 дюйма) ПЗС-матрица 2-го поколения с линейным лазером класса 2, инклинометр ±0,1°; Bluetooth 4.0 LE
Расстояние измерения: 0,04 – 10 м
Погрешности измерения: <1 % ±10 мкм
Материал корпуса: Передняя панель из анодированного алюминия, задняя панель из пластика PC/ABS
Время работы: До 8 часов, литий-ионный аккумулятор, беспроводная зарядка в течение 10 минут обеспечивает работу в течение 1 часа
Размеры: 52 × 64 × 33 мм
Вес: 130 г
Устройство управления (дисплейный блок): TKSA DISPLAY2. Возможно применение Galaxy Tab Active2 и iPad Mini -го поколения, iPod Touch-го поколения, iPhone SE,
Обновление программы/приложения: Google Play Store
Требования к операционной системе: Android OS 4.4.2 (и выше)
Время работы: 8 часов непрерывной работы
Размеры: диагональ 8 дюймов
Вес: 640 г.
Метод выверки: Выверка соосности горизонтальных и вертикальных валов, валопроводов и промежуточных валов, измерение в 3 положениях «9-12-3», автоматическое измерение, свободное измерение (с мин. поворотом 40°), «мягкая лапа», выверка по заданным значениям
Минимальный угол поворота вала: 40°
Корректировка вала в режиме реального времени: В вертикальной и горизонтальной плоскости
Дополнительные функции: Библиотека оборудования, считывание QR-кодов, целевые значения, компенсация помех, 3D-обзор оборудования, поворот экрана на планшетах, автоматический отчёт в формате PDF
Крепление: 2 × V-образные кронштейны с цепями, ширина 15 мм
Диаметры вала: от 20 до 150 мм, 450 мм с удлинительными цепями (входят в комплект)
Макс. высота муфты: 45 мм со стандартными стержнями, плюс 120 мм на один комплект удлинительных стержней
Адаптер питания: Зарядка с помощью поставляемых в комплекте зарядных устройств, в комплекте зарядный кабель Micro USB/USB
Рабочая температура: от 0 до 45 °C
Класс защиты: IP67 для измерительных блоков и кейса
Размеры кейса:
Кейс TKSA 71: 365 × 295 × 170 мм
Кейс на колёсах для TKSA 71/PRO: 610 × 430 × 265 мм
Общий вес (вкл. кейс): TKSA 71 - 3,9 кг, TKSA 71/PRO - 12,5 кг
Сертификат калибровки: Срок действия 2 года
Комплектация: TKSA DISPLAY2, 2 измерительных блока (M&S); 2 кронштейна для вала с цепями 480 мм, резьбовые стержни 80 мм и магниты; 4 резьбовых удлинителя 120 мм; 2 удлинительные цепи 980 мм; зарядный кабель Micro USB/USB; 2 беспроводных зарядных устройства; рулетка; сертификат калибровки и соответствия в печатном виде; краткое руководство пользователя (на английском языке); прочный кейс (класс защиты IP 67) для применения в промышленных условиях;
лист A4 с 12 наклейками с QR-кодами;
дополнительно в комплекте с TKSA 71/PRO: 4 резьбовых удлинительных стержня 120 мм; 2 смещённых кронштейна 50 мм; 2 перемещаемых кронштейна; 2 магнитных основания
Поддерживаемые режимы выверки
Выверка соосности горизонтальных валов: Да
Проверка «мягкой лапы»: Да
Выверка соосности вертикальных валов: Да
Выверка соосности промежуточных валов: Да
Выверка соосности валопроводов: Да
Использование измерительных датчиков в качестве цифровых измерительных головок: Да
Несоосность вала является основной причиной отказов узлов вращения. Выверка соосности валов может предотвратить большое количество выходов оборудования из строя, снизив внеплановые остановы и, как следствие, потерю производительности. В сегодняшних условиях, требующих снижения затрат и оптимизации активов, необходимость точной выверки валов важнее, чем когда-либо.

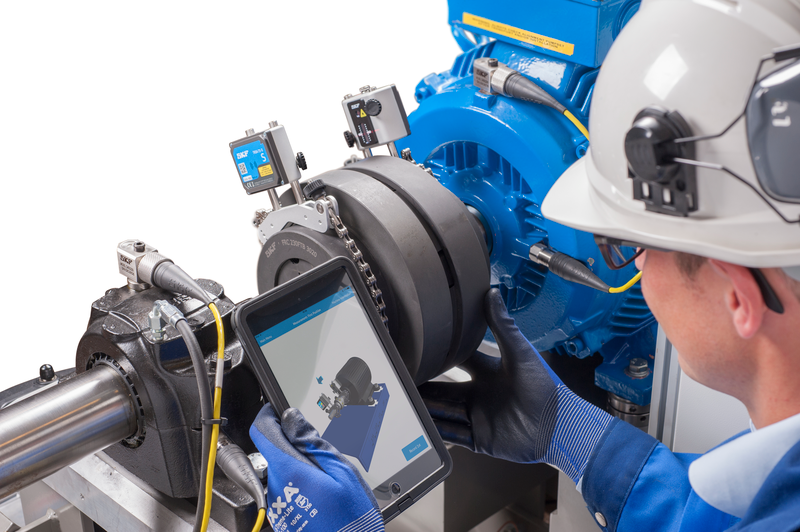

Системы лазерной выверки позволяют делать центровку валов быстрее и точнее других методов и в большинстве случаев не требуют специальных навыков для проведения измерений.
Перед приобретением системы определите оборудование, для которогоона будет использоваться, и составьте список требований к системе. Приобретение дорогостоящей системы, удовлетворяющей практически всем требованиям, может быть экономически неоправданно, так как эксплуатировать её смогут только квалифицированные специалисты. Большинство задач по выверке заключается в регулировке в горизонтальной плоскости электродвигателя с насосом или вентилятором, соединённых муфтой. Для таких задач пользователю нужна система, которая будет быстрой и простой в эксплуатации и не потребует длительной подготовки установки к работе.
Компания SKF после продолжительных консультаций с пользователями разработала линейку доступных, простых в эксплуатации систем для выверки соосности валов, подходящих для решения большинства задач.

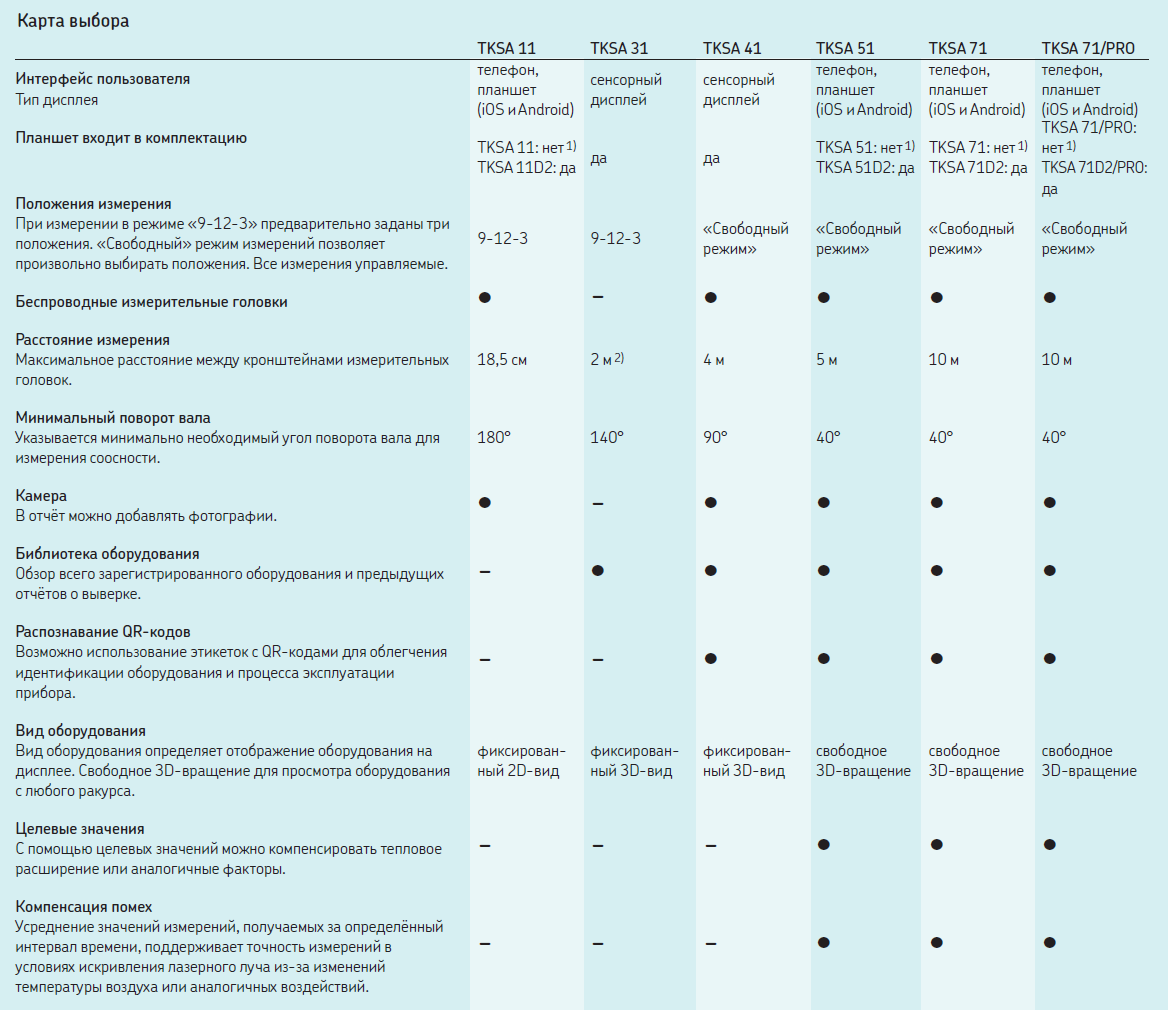

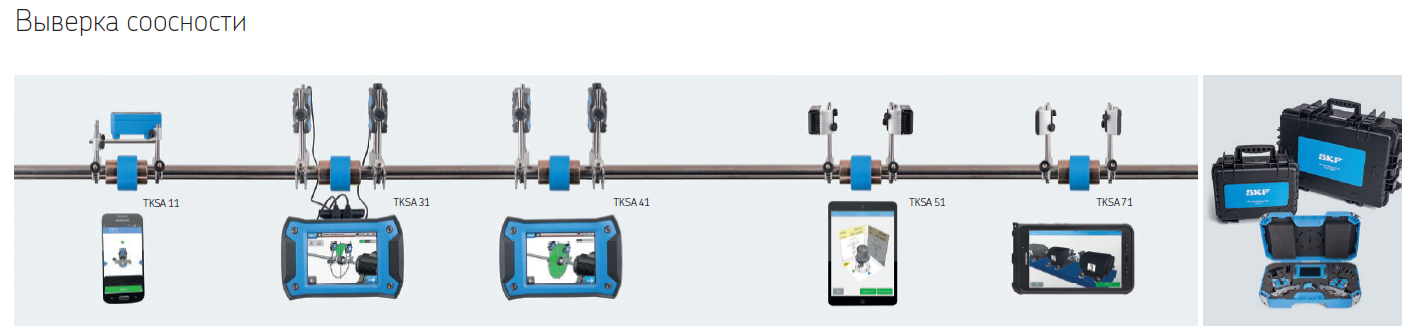

Приборы TKSA 51 и TKSA 71 обеспечивает быструю работу и интуитивно понятен в управлении. Прибор работает с 6 приложениями, предназначенными для решения разных задач по выверке. Эти простые в использовании приложения, разработанные для применения без предварительного обучения, доступны для бесплатной установки на устройства, работающие на платформах Android и iOS. Стандартные функции этих приложений включают автоматическое создание отчётов, возможности экспорта и обмена данными, библиотеку оборудования с идентификацией QR-кодов, обучающие видео, предустановленные руководства по допускам, интерактивный 3D-обзор, функцию компенсации помех и демонстрационный режим с полным функционалом.
• Выверка соосности валов: Простая и интуитивно понятная операция выверки соосности горизонтальных валов с дополнительными функциями, включая функцию автоматического измерения, минимальный сектор поворота измерительных
головок всего 40°, руководство по методу измерений «9-12-3» и индивидуальные параметры измерений соосности с заданными величинам.
• Выверка соосности вертикальных валов: Простая и интуитивно понятная выверка соосности вертикальных валов машинного оборудования с насадками для болтов разных типов (только TKSA 71).
• Выверка соосности валопроводов: Позволяет оператору выполнять выверку соосности на трёх соединённых машинах, обеспечивая полный обзор в процессе выверки соосности валопровода и возможность выбора неподвижной опоры.
• «Мягкая лапа»: Помогает техническому специалисту убедиться, что машина стоит надежно и равномерно на всех опорах. Приложение помогает оператору определить и устранить эффект «мягкой лапы».
• Выверка соосности промежуточных валов: Соответствует специальным требованиям промежуточных валов и упрощает процесс выверки соосности (только TKSA 71).
• Значения: Позволяет использовать измерительные датчики прибора для выверки соосности валов в качестве цифровых измерительных головок. Оператор может регистрировать абсолютные, округлённые и приблизительные значения для
выверки соосности в соответствии с индивидуальными требованиями, выполняя расчёты вручную (только TKSA 71).
Системы лазерной выверки позволяют делать центровку валов быстрее и точнее других методов и в большинстве случаев не требуют специальных навыков для проведения измерений.
Перед приобретением системы определите оборудование, для которогоона будет использоваться, и составьте список требований к системе. Приобретение дорогостоящей системы, удовлетворяющей практически всем требованиям, может быть экономически неоправданно, так как эксплуатировать её смогут только квалифицированные специалисты. Большинство задач по выверке заключается в регулировке в горизонтальной плоскости электродвигателя с насосом или вентилятором, соединённых муфтой. Для таких задач пользователю нужна система, которая будет быстрой и простой в эксплуатации и не потребует длительной подготовки установки к работе.
Компания SKF после продолжительных консультаций с пользователями разработала линейку доступных, простых в эксплуатации систем для выверки соосности валов, подходящих для решения большинства задач.
Приборы TKSA 51 и TKSA 71 обеспечивает быструю работу и интуитивно понятен в управлении. Прибор работает с 6 приложениями, предназначенными для решения разных задач по выверке. Эти простые в использовании приложения, разработанные для применения без предварительного обучения, доступны для бесплатной установки на устройства, работающие на платформах Android и iOS. Стандартные функции этих приложений включают автоматическое создание отчётов, возможности экспорта и обмена данными, библиотеку оборудования с идентификацией QR-кодов, обучающие видео, предустановленные руководства по допускам, интерактивный 3D-обзор, функцию компенсации помех и демонстрационный режим с полным функционалом.
• Выверка соосности валов: Простая и интуитивно понятная операция выверки соосности горизонтальных валов с дополнительными функциями, включая функцию автоматического измерения, минимальный сектор поворота измерительных
головок всего 40°, руководство по методу измерений «9-12-3» и индивидуальные параметры измерений соосности с заданными величинам.
• Выверка соосности вертикальных валов: Простая и интуитивно понятная выверка соосности вертикальных валов машинного оборудования с насадками для болтов разных типов (только TKSA 71).
• Выверка соосности валопроводов: Позволяет оператору выполнять выверку соосности на трёх соединённых машинах, обеспечивая полный обзор в процессе выверки соосности валопровода и возможность выбора неподвижной опоры.
• «Мягкая лапа»: Помогает техническому специалисту убедиться, что машина стоит надежно и равномерно на всех опорах. Приложение помогает оператору определить и устранить эффект «мягкой лапы».
• Выверка соосности промежуточных валов: Соответствует специальным требованиям промежуточных валов и упрощает процесс выверки соосности (только TKSA 71).
• Значения: Позволяет использовать измерительные датчики прибора для выверки соосности валов в качестве цифровых измерительных головок. Оператор может регистрировать абсолютные, округлённые и приблизительные значения для
выверки соосности в соответствии с индивидуальными требованиями, выполняя расчёты вручную (только TKSA 71).
Документы
Характеристики
Предназначение
|
Диагностика и настройка |
Работа с...
|
Центровка валов |
Режимы выверки
|
Горизонтальные валы / Проверка «мягкой лапы» / Вертикальные валы / Валопроводы |
Особенности SKF Mapro
|
Лазерный центровщик / Беспроводной / Выверка валопроводов / Расширенный функционал |
Дисплейный блок
|
Планшет (Adroid & iOS) |
Запчасть/аксессуар для…
|
TKSA 71 |
Соединение с дисплеем
|
Беспроводное |
Производитель
|
SKF |
Тип
|
Центровщик валов |
Положения измерения
|
Свободное |
Максимальное расстояние измерения, м
|
10 |
Минимальный угол поворота вала, град
|
40 |
Работа с камерой и чтение QR-кодов
|
Да |
Вес, кг
|
14.1 |
Применение
Изучите руководство по применению перед началом работы.
