TKBA 40 Высокоточный прибор для выверки шкивов для клиновых ремней (замена TMEB 2)

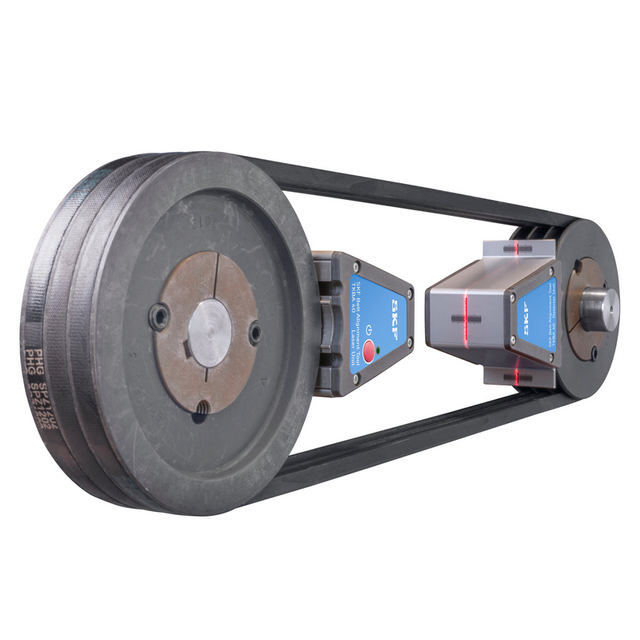

Высокоточный прибор для выверки шкивов для клиновых ремней. SKF TKBA 40 обеспечивает выверку шкивов для клиновых ремней по клиновым ручьям. Для закрепления TKBA 40 в канавке шкива используются клиновая направляющая и мощный магнит. Минимальное количество оборудования – два блока с источником лазерного излучения и приёмником – обеспечивает быструю и лёгкую установку прибора для выверки шкивов. Трёхмерная мишень приёмника позволяет легко и точно определить вид вертикального, горизонтального, параллельного или комбинированного перекоса.

• Мощные магниты обеспечивают быстроту и лёгкость установки блоков
• Трёхмерная мишень приёмника упрощает процесс выверки
• Инструмент облегчает одновременную регулировку натяжения и выверку
• Клиновые направляющие упрощают выверку различных типов шкивов для клиновых ремней
• Регулировка по канавкам шкивов позволяет выравнивать шкивы разной толщины или с разными торцами
• Максимальное рабочее расстояние между измерительными блоками 6 м позволяет осуществлять выверку различных механизмов
• В качестве дополнительного приспособления предлагается специальный адаптер, который обеспечивает возможность выверки шкивов для многоручьевых и зубчатых ремней, а также цепных звёздочек

Технические храктеристики:
Цвет и тип лазера: красный диодный лазер
Лазер: 1 x встроенный лазер класса 2, менее 1 мВт, 632 нм
Угловая погрешность: не более 0,2°
Линейная погрешность измерений: меньше 0,5 мм
Расстояние измерения: от 50 мм до 6000 мм
Управление: выключатель лазера
Материал корпуса: экструдированный алюминий
Габаритные размеры:
Передатчик - 70 × 74 × 61 мм
Приёмник - 96 × 74 × 61 мм
Вес:
Передатчик - 320 г
Приёмник - 270 г
Крепление: Магнитный, устанавливаемый на канавке. Магнитный адаптер для крепления сбоку TMEB A2 (приобретается отдельно)
Клиновые направляющие для центровки в канавках шкива: Размер 1: 22 мм, короткие стержни (3 пары), Размер 2: 22 мм, длинные стержни (3 пары), Размер 3: 40 мм, короткие стержни (3 пары), Размер 4: 40 мм, длинные стержни (3 пары)
Питание: 2 x щелочных элемента AA, 1.5 В, тип IEC LR03
Время работы: 20 часов непрерывной работы
Размеры кейса: 260 × 85 × 180 мм
Общий вес (вкл. кейс): 1,2 кг
Рабочая температура: от 0 до 40 °C
Температура хранения: от –20 до +60 °C
Относительная влажность: от 10 до 90 %, без конденсации
Класс защиты: IP 40
Сертификат калибровки: Действителен в течение двух лет

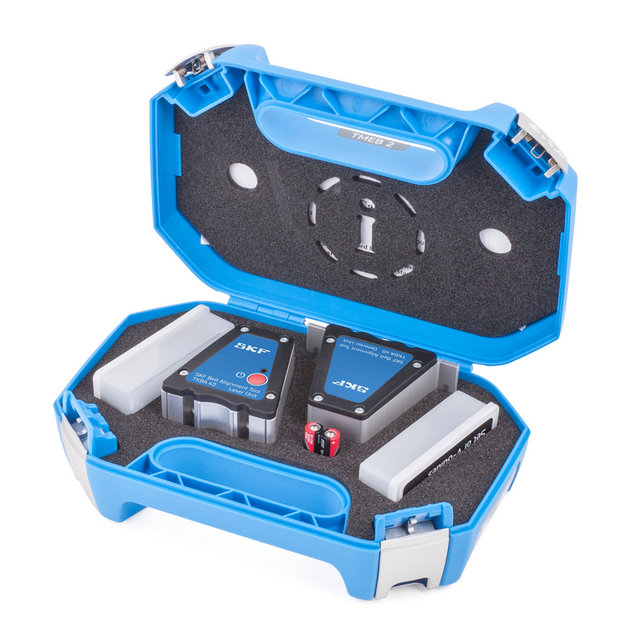

Комплектация:
1 × передатчик TKBA 40
1 × приёмник TKBA 40, 2 × батареи AA
4 × размера V-образных направляющих,
3 × направляющих каждого размера
1 × инструкция по эксплуатации
1 × сертификат калибровки

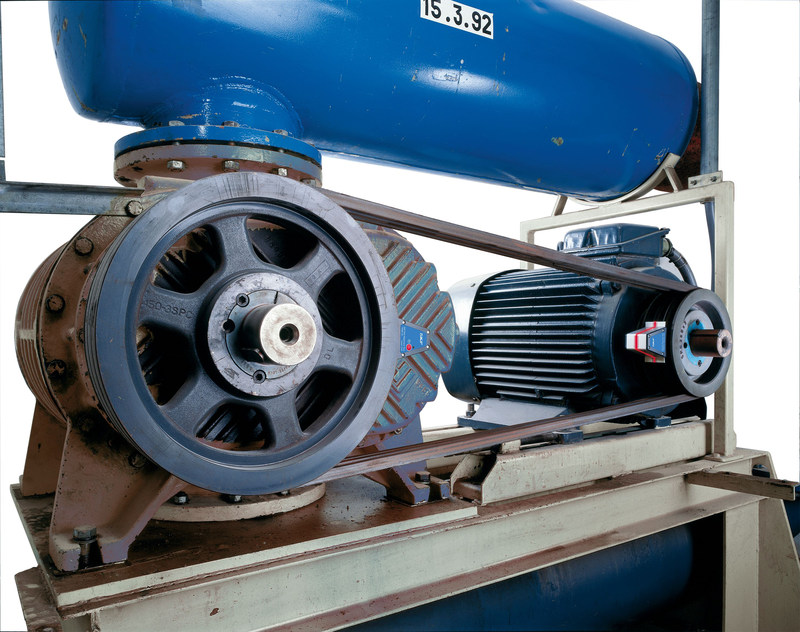

Одной из причин внепланового простоя оборудования с ремённым приводом является перекос шкива. Перекос вызывает износ ремня и самого шкива и приводит к повышению уровня вибрации и шума. Другим следствием повышенной вибрации является преждевременный выход подшипника из строя. Это также приводит к внеплановом простоям оборудования.
SKF предлагает три различных типа приборов для выверки шкивов, обеспечивающих точную выверку соосности практически во всех областях применения. Использование данных приборов не предполагает какой-либо специальной подготовки. Положение лазерного луча указывает на природу несоосности, позволяя легко и точно осуществить правильную выверку.
