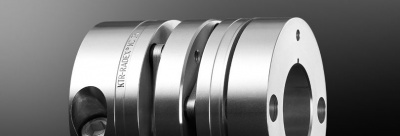

Radex NC 25 DK d1=16мм d2=30 мм

Серия муфт RADEX®-NC была специально разработана для применения в серводвигателях. Комплект жёстких на кручение и упругих на изгиб стальных пластин обеспечивает надёжную компенсацию осевых, радиальных и угловых смещений. Как полностью стальная муфта – пластины выполнены из нержавеющей стали – RADEX®-NC может использоваться при высоких температурах (вплоть до 200 °C) и в агрессивных условиях среды. Муфта выпускается в семи типоТипор-рах от 5 до 42 и справляется с передачей крутящих моментов до 360 Nm. Компоненты муфты представляют собой зажимные ступицы фрикционного соединения, выполненные из алюминия (типоразмер 42 – из стали), и обеспечивают беззазорную предачу крутящего момента даже при реверсивном приводе.
Типичным применением муфт RADEX®-NC является использование в беззазорных червячных парах с передаточным числом. Жёсткость муфты следует подбирать, учитывая передаточное число от ведущей стороны к стороне нагрузки. Передаточное число имеет здесь рашающее значение, так как входит в расчётную формулу в квадрате. Данная пересчитанная жёсткость суммируется с жёсткостью передачи для определения общей жёсткости. В случае, если передаточное число меньше i = 8, для минимизации потерь общей жёсткости системы вместо упругих муфт мы рекомендуем использовать именно RADEX®-NC.
Использование во взрывоопасной среде
Муфты RADEX®-NC подходят для передачи крутящих моментов во взрывоопасных средах. Муфта испытана и сертифицирована в стоответствии со стандартом 94/9/EC (ATEX 95) как компонент 2G/2D и, следовательно, подходит для использования во взрывоопасных средах зон 1, 2, 21 и 22. Пожалуйста, ознакомьтесь с представленной информацией об испытаниях и сертификатах и с монтажными инструкциями на сайте www.ktr.com.
Подбор:
При использовании ступиц с зажимным кольцом во взрывоопасных средах (зажимные ступицы без шпоночного паза можно использовать только в средах категории 3, со шпоночным пазом – в средах категории 2) их следует подбирать таким образом, чтобы момент трения и номинальный крутящий момент превышали пиковый момент, используя минимальный фактор безопасности s = 2.
