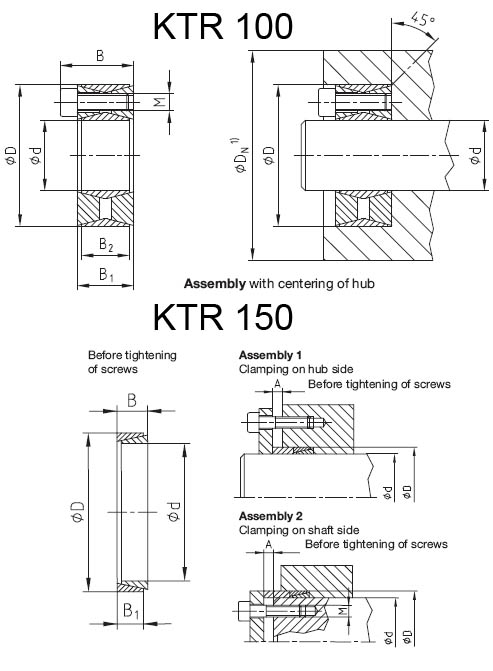

Несамоцентрирующиеся Clampex KTR (100, 150)

CLAMPEX соединение вал-ступица КТР 100 представляет собой фрикционное (т.е. передающее нагрузку за счет сил трения) несамоцентрирующееся соединение, которое по принципу своего действия близко к соединениям с натягом, но в отличие от них является легкоразъемным.
Необходимая сила трения в КТР 100 создается не за счет разности посадочных размеров соединяемых деталей (как в соединениях с натягом), а путем затягивания специально предназначенных для этого винтов. При затягивании их затягивании конические фрикционные кольца надвигаются друг на друга. Применяется для неподвижной посадки осей в корпуса.

Монтаж

Посадочные поверхности вала и ступицы очистить и слегка смазать. Зажимной элемент вставить в посадочное отверстие ступицы и установить на вал. Хроматированные затяжные винты затягивать до тех пор, пока внутреннее кольцо вступит в контакт с валом, а наружное кольцо со ступицей. Затяжные винты постепенно, равномерно, крест накрест затянуть на указанный в таблице момент затяжки TA. Указанные в таблице значения T и Fax раcсчитанны для сборки со смазкой.

Внимание: Применение масел и смазок с сульфидами молибдена или противозадирными присадками, а также смазки для снижения трения между трущимися поверхностями не допустимо. Зажимные элементы поставляются в смазанном состоянии. При сборке без смазки могут появится отклонения указанных табличных ориентировочных значений.

Демонтаж

Ослабить все зажимные винты. Обычно ослабление зажимного элемента происходит само собой. В противном случае, лёгкими ударами молота по ослабленным винтам сдвинуть заднее конусное кольцо. С помощью вспомогательной резьбы для демонтажа снять ослабленный зажимной элемент.
Внимание: Вспомогательная резьба для демонтажа не сквозная, а имеет только 3—5 рабочих витков резьбы. Это не резьбовые отверстия для отжимных винтов.

Допуски, качество поверхности

Достаточно хорошая токарная обработка: Наибольшие допустимые отклонения:
RZ до 16 μм
h11 для вала — H11 для ступицы

Центрирование

Зажимные элементы KTR 100 не самоцентрирующиеся. Радиальное биение ступицы относителmно вала зависит исключительно от посадки и длины центрирования.

Осевое смещение

Без осевого смещения ступицы относительно вала при затяжке винтов.

За более подробной информацией обращайтесь к электронному каталогу, или нашим инженерам.
