Baker 99-DX15-ZDS3RC Анализатор изоляции электромашин Baker DX RLC 15 кВ
ЦЕНЫ НА САЙТЕ В ПРОЦЕССЕ ОБНОВЛЕНИЯ. АКТУАЛЬНЫЕ ЦЕНЫ УТОЧНЯЙТЕ У НАШИХ МЕНЕДЖЕРОВ
Baker 99-DX15-ZDS3RC Анализатор изоляции электромашин Baker DX RLC 15 кВ
Подробнее
Цена по запросу
Нет в наличии
Под заказ
Нашли дешевле?
Подобрать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена указана с НДС, действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
СПОСОБЫ ПОЛУЧЕНИЯ ТОВАРА:
Доставка
Транспортной компанией по всей России
Самовывоз
Товар можно забрать из нашего офиса. Для юр. лиц необходима доверенность или печать.
Описание

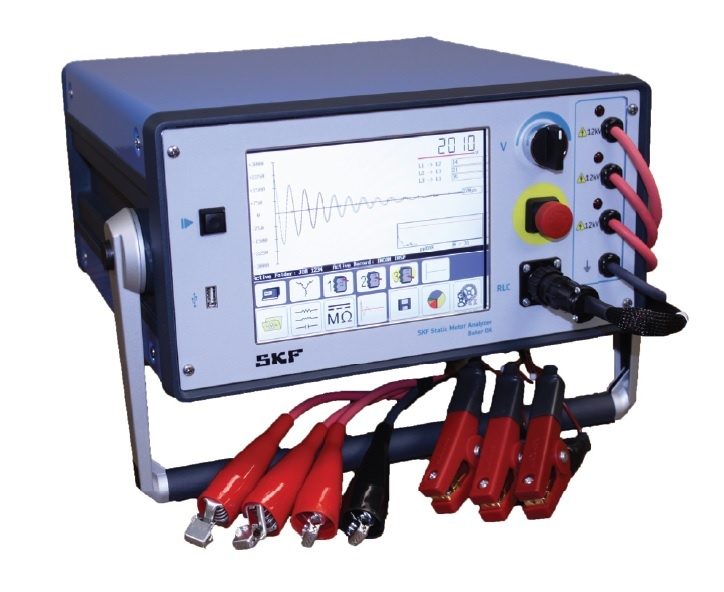

Стационарный анализатор катушек электродвигателей и генераторов Baker DX RLC 15 кВ
Тесты и испытания электродвигателя:
- Полный набор низковольтных RLC тестов (Сопротивление, Индуктивность, Ёмкость, Смещение фазы, D/Q)
- Полный набор высоковольтных тестов постоянного напряжения (Сопротивление изоляции (IR), Показатель поляризации (PI), Диэлектрическая абсорбция (DA), Ступенчатый рост постоянного напряжения, Тест высоким напряжением (HiPot)
- Испытания под избыточным напряжением
- Соединители для трехфазных обмоток
Возможности и дополнительная гибкость DX
В Baker DX была добавлена функция испытания низким напряжением. Это делает возможным более полное диагностическое решение для профилактического технического обслуживания или управления качеством в цехе. Испытания низким напряжением могут подавать до 600 мА с частотой от 50 до 4000 Гц. Baker DX представляет собой модульную конструкцию, что позволяет задавать конфигурацию для DX при помощи только тех функциональных возможностей испытания, которые необходимы для конкретного применения. Например, он может использоваться как прибор для испытания только низким или только высоким напряжения или при добавлении всех функциональных возможностей прибор может быть использован для испытания как высоким, так и низким напряжением. Просто задайте для прибора ту конфигурацию, которая максимально соответствует выбранному применению.
Преимущества Baker DX
* Возможность испытания напряжением от 4 до 40 кВ для проверки фракционных двигателей лошадиной силы с генераторами мощностью в 40 МВт
* Возможность испытания высоким и низким напряжением с помощью одного прибора для исследования цепи двигателя и всего изоляционного материала• Наглядный графический интерфейс пользователя с сенсорным экраном
* Для быстрой печати результатов применяется интерфейс USB-принтера
* Режим катушки позволяет быстро анализировать катушки и сохранять все данные
* Режим импульсов позволяет оператору быстро прикладывать напряжение при испытании катушек и двигателей постоянного тока
* Полное испытание двигателей постоянного тока, в том числе межламельное испытание арматуры
* Блокировка нажатия кнопки для испытания с целью удержания напряжения во время проверки двигателей постоянного типа
* Модульная конструкция, что соответствует требованиям для проведения испытания
* Объем памяти внутреннего запоминающего устройства для испытаний составляет 2 Гб
* Сегодня на рынке Baker DX представляет собой самый маленький, легкий, мощностью в 12 киловольт, прибор для импульсного испытания обмоток
Испытание катушек и обмоток
Прибор Baker DX является одним из первых на рынке модулей, который оснащен специальным программным обеспечением для проведения испытаний катушки. Прибор Baker DX может быть помещен в импульсный режим для быстрого приложения апряжения на катушки. Для быстрого анализа состояния катушки программное обеспечение может сохранять и выводить на экран до 200 форм колебаний. Для быстрого и точного анализа данных и вычисления различий между катушками используется метод соотношения площадей ошибок SKF (Error Area Ratio EAR). Метод вычислений EAR значительно уменьшает количество ошибок оператора и, когда результаты испытания выходят за пределы допустимого запрограммированного уровня, автоматически показывает катушку, имеющую дефекты. Без труда описывайте и анализируйте данные благодаря гистограммам, которые помогают определить местонахождение и описать поврежденные катушки и предоставляют краткие результаты обо всех проверенных катушках.
Интерфейс оператора и эксплуатация
Сенсорный и цветной дисплей размером 12,7 х 17,0 см (5,0 х 6,7 дюймов) представляет собой промышленный сенсорный экран повышенной прочности, предназначенный для ежедневного промышленного использования. Для более простой эксплуатации сенсорного экрана, даже в электрических перчатках, на интерфейсе оператора размещены большие иконки. Для уменьшения количества касаний экрана, а также для наглядности и простоты эксплуатации интерфейс оснащен функцией прокрутки слева-направо. Программное обеспечение для уменьшения вероятности потери данных будет автоматически подсказывать оператору сохранить их, если кнопка «сохранить» не выбрана.
Гибкая модульная конструкция
Baker DX может быть специально разработан в соответствии с вашими требованиями. Конфигурация прибора может быть задана для выполнения только импульсных испытаний или испытаний постоянного тока, или же вы можете задать конфигурацию для измерения электрического сопротивления. Если же вы хотите совершать все возможные испытания и использовать модуль в качестве одного из наиболее всеобъемлющих двигательных анализаторов на сегодняшнем рынке, добавьте к конфигурации испытания на индуктивное сопротивление, полное сопротивление, электрическую емкость и испытания для фазового угла. Прибор Baker DX доступен в конфигурации 4, 6 или 12 кВ. Приборы емкостью в 6 и 12 кВ могут быть также представлены в HO-версии (высокий уровень выходного сигнала) для подачи дополнительной энергии при проведении импульсного испытания для должного исследования двигателей лошадиной силы больших размеров. Если требуется более
высокое напряжение, любой из данных приборов может работать как ведущий блок для таких блоков питания, как Baker PP24 в 30 или 40 кВ. Двигатели постоянного тока могут также быть исследованы при помощи Baker DX путем использования AT101ZTX или обавления приспособления для испытания длины пролета.
Безопасность
Прибор разработан, принимая во внимание безопасность пользователей. Baker DX для получения знака соответствия европейским директивам качества (CE) успешно прошел все требования безопасности. Прибор Baker DX оснащен светодиодами, которые показывают оператору, когда испытательные концы находятся под напряжением. Испытательные контакты мощностью в 40 кВ применяются для обеспечения получения более точных данных и защиты оператора. Baker DX также может быть оснащен лампочками безопасности для предупреждения всех в зоне проведения испытаний о том, что прибор находится в процессе работы.
Хранение, анализ и отображение информации
Сохранение данных при входном контроле во время обмотки и при окончательной сборке осуществляется легко благодаря функциональным возможностям Baker DX по сохранению результатов нескольких испытаний. Baker DX может сохранять результаты различных испытаний в одной папке и автоматически присваивать им время и отметку с датой. Данные могут быть быстро и легко просмотрены при помощи кнопки прокрутки. Открыть папку с номинальными данными можно используя сенсорный экран, а также можно отправить их прямо на печать при помощи порта USB. Пусть заказчик видит ваш фирменный знак: каждый отчет по испытаниям будет отмечен вашим логотипом вверху страницы, если вы загрузите его в программное обеспечение блока Baker DX. Для заказчиков, которые хотели бы иметь полученную информацию в электронном виде, изображения на экране могут быть экспортированы посредством запоминающего USB-устройства.
Анализ двигателя постоянного тока
Испытание постоянного тока является несложной задачей при использовании прибора Baker DX. Для тщательного анализа арматуры на наличие коротких замыканий, размыканий, дисбаланса, слабой межвитковой изоляции, дисбаланса в катушках,
поврежденного или отсоединенного компенсатора на арматуре постоянного тока проводиться межпластинное испытание и испытание длины пролета. Межпластинное испытание выполняется при помощи AT101ZTX. Согласующий трансформатор полного сопротивления ZTX наиболее подходит для этой цели, это наиболее комплексный метод анализа низкого полного сопротивления в катушках двигателей постоянного тока. При испытании длины пролета измеряются показатели некоторого количества пластин при помощи прибора ATF02. Baker DX можно поместить в импульсный режим, и при нажатии кнопки старта арматура может быть быстро проверена. Используя длину пролета или ZTX для испытания арматуры, программное обеспечение Baker DX может автоматически рассчитать EAR. Данный метод анализа форм колебаний уменьшает вероятность пропуска неисправности в арматуре. Baker DX для более быстрого и простого анализа и составления отчета по данным может сохранять до 200 результатов в одной папке. Для более простого и точного анализа арматуры данные также сохраняются в виде диаграммы. Все дополнительные полюса и катушки возбуждения могут быть без труда исследованы, и результаты сохранены в системе управления файлами нескольких результатов прибора Baker DX.
Компонентная база
* Внутренняя память: 2 гигабайта
* Интерфейс принтера: USB/PCL 5 тип принтера
* Внешние соединители: испытательные концы RLC, ножной переключатель, дистанционные лампочки безопасности E-stop, силовой модуль SKF, заземление
* Интерфейс: цветной сенсорный экран VGA
Тесты и испытания электродвигателя:
- Полный набор низковольтных RLC тестов (Сопротивление, Индуктивность, Ёмкость, Смещение фазы, D/Q)
- Полный набор высоковольтных тестов постоянного напряжения (Сопротивление изоляции (IR), Показатель поляризации (PI), Диэлектрическая абсорбция (DA), Ступенчатый рост постоянного напряжения, Тест высоким напряжением (HiPot)
- Испытания под избыточным напряжением
- Соединители для трехфазных обмоток
Возможности и дополнительная гибкость DX
В Baker DX была добавлена функция испытания низким напряжением. Это делает возможным более полное диагностическое решение для профилактического технического обслуживания или управления качеством в цехе. Испытания низким напряжением могут подавать до 600 мА с частотой от 50 до 4000 Гц. Baker DX представляет собой модульную конструкцию, что позволяет задавать конфигурацию для DX при помощи только тех функциональных возможностей испытания, которые необходимы для конкретного применения. Например, он может использоваться как прибор для испытания только низким или только высоким напряжения или при добавлении всех функциональных возможностей прибор может быть использован для испытания как высоким, так и низким напряжением. Просто задайте для прибора ту конфигурацию, которая максимально соответствует выбранному применению.
Преимущества Baker DX
* Возможность испытания напряжением от 4 до 40 кВ для проверки фракционных двигателей лошадиной силы с генераторами мощностью в 40 МВт
* Возможность испытания высоким и низким напряжением с помощью одного прибора для исследования цепи двигателя и всего изоляционного материала• Наглядный графический интерфейс пользователя с сенсорным экраном
* Для быстрой печати результатов применяется интерфейс USB-принтера
* Режим катушки позволяет быстро анализировать катушки и сохранять все данные
* Режим импульсов позволяет оператору быстро прикладывать напряжение при испытании катушек и двигателей постоянного тока
* Полное испытание двигателей постоянного тока, в том числе межламельное испытание арматуры
* Блокировка нажатия кнопки для испытания с целью удержания напряжения во время проверки двигателей постоянного типа
* Модульная конструкция, что соответствует требованиям для проведения испытания
* Объем памяти внутреннего запоминающего устройства для испытаний составляет 2 Гб
* Сегодня на рынке Baker DX представляет собой самый маленький, легкий, мощностью в 12 киловольт, прибор для импульсного испытания обмоток
Испытание катушек и обмоток
Прибор Baker DX является одним из первых на рынке модулей, который оснащен специальным программным обеспечением для проведения испытаний катушки. Прибор Baker DX может быть помещен в импульсный режим для быстрого приложения апряжения на катушки. Для быстрого анализа состояния катушки программное обеспечение может сохранять и выводить на экран до 200 форм колебаний. Для быстрого и точного анализа данных и вычисления различий между катушками используется метод соотношения площадей ошибок SKF (Error Area Ratio EAR). Метод вычислений EAR значительно уменьшает количество ошибок оператора и, когда результаты испытания выходят за пределы допустимого запрограммированного уровня, автоматически показывает катушку, имеющую дефекты. Без труда описывайте и анализируйте данные благодаря гистограммам, которые помогают определить местонахождение и описать поврежденные катушки и предоставляют краткие результаты обо всех проверенных катушках.
Интерфейс оператора и эксплуатация
Сенсорный и цветной дисплей размером 12,7 х 17,0 см (5,0 х 6,7 дюймов) представляет собой промышленный сенсорный экран повышенной прочности, предназначенный для ежедневного промышленного использования. Для более простой эксплуатации сенсорного экрана, даже в электрических перчатках, на интерфейсе оператора размещены большие иконки. Для уменьшения количества касаний экрана, а также для наглядности и простоты эксплуатации интерфейс оснащен функцией прокрутки слева-направо. Программное обеспечение для уменьшения вероятности потери данных будет автоматически подсказывать оператору сохранить их, если кнопка «сохранить» не выбрана.
Гибкая модульная конструкция
Baker DX может быть специально разработан в соответствии с вашими требованиями. Конфигурация прибора может быть задана для выполнения только импульсных испытаний или испытаний постоянного тока, или же вы можете задать конфигурацию для измерения электрического сопротивления. Если же вы хотите совершать все возможные испытания и использовать модуль в качестве одного из наиболее всеобъемлющих двигательных анализаторов на сегодняшнем рынке, добавьте к конфигурации испытания на индуктивное сопротивление, полное сопротивление, электрическую емкость и испытания для фазового угла. Прибор Baker DX доступен в конфигурации 4, 6 или 12 кВ. Приборы емкостью в 6 и 12 кВ могут быть также представлены в HO-версии (высокий уровень выходного сигнала) для подачи дополнительной энергии при проведении импульсного испытания для должного исследования двигателей лошадиной силы больших размеров. Если требуется более
высокое напряжение, любой из данных приборов может работать как ведущий блок для таких блоков питания, как Baker PP24 в 30 или 40 кВ. Двигатели постоянного тока могут также быть исследованы при помощи Baker DX путем использования AT101ZTX или обавления приспособления для испытания длины пролета.
Безопасность
Прибор разработан, принимая во внимание безопасность пользователей. Baker DX для получения знака соответствия европейским директивам качества (CE) успешно прошел все требования безопасности. Прибор Baker DX оснащен светодиодами, которые показывают оператору, когда испытательные концы находятся под напряжением. Испытательные контакты мощностью в 40 кВ применяются для обеспечения получения более точных данных и защиты оператора. Baker DX также может быть оснащен лампочками безопасности для предупреждения всех в зоне проведения испытаний о том, что прибор находится в процессе работы.
Хранение, анализ и отображение информации
Сохранение данных при входном контроле во время обмотки и при окончательной сборке осуществляется легко благодаря функциональным возможностям Baker DX по сохранению результатов нескольких испытаний. Baker DX может сохранять результаты различных испытаний в одной папке и автоматически присваивать им время и отметку с датой. Данные могут быть быстро и легко просмотрены при помощи кнопки прокрутки. Открыть папку с номинальными данными можно используя сенсорный экран, а также можно отправить их прямо на печать при помощи порта USB. Пусть заказчик видит ваш фирменный знак: каждый отчет по испытаниям будет отмечен вашим логотипом вверху страницы, если вы загрузите его в программное обеспечение блока Baker DX. Для заказчиков, которые хотели бы иметь полученную информацию в электронном виде, изображения на экране могут быть экспортированы посредством запоминающего USB-устройства.
Анализ двигателя постоянного тока
Испытание постоянного тока является несложной задачей при использовании прибора Baker DX. Для тщательного анализа арматуры на наличие коротких замыканий, размыканий, дисбаланса, слабой межвитковой изоляции, дисбаланса в катушках,
поврежденного или отсоединенного компенсатора на арматуре постоянного тока проводиться межпластинное испытание и испытание длины пролета. Межпластинное испытание выполняется при помощи AT101ZTX. Согласующий трансформатор полного сопротивления ZTX наиболее подходит для этой цели, это наиболее комплексный метод анализа низкого полного сопротивления в катушках двигателей постоянного тока. При испытании длины пролета измеряются показатели некоторого количества пластин при помощи прибора ATF02. Baker DX можно поместить в импульсный режим, и при нажатии кнопки старта арматура может быть быстро проверена. Используя длину пролета или ZTX для испытания арматуры, программное обеспечение Baker DX может автоматически рассчитать EAR. Данный метод анализа форм колебаний уменьшает вероятность пропуска неисправности в арматуре. Baker DX для более быстрого и простого анализа и составления отчета по данным может сохранять до 200 результатов в одной папке. Для более простого и точного анализа арматуры данные также сохраняются в виде диаграммы. Все дополнительные полюса и катушки возбуждения могут быть без труда исследованы, и результаты сохранены в системе управления файлами нескольких результатов прибора Baker DX.
Компонентная база
* Внутренняя память: 2 гигабайта
* Интерфейс принтера: USB/PCL 5 тип принтера
* Внешние соединители: испытательные концы RLC, ножной переключатель, дистанционные лампочки безопасности E-stop, силовой модуль SKF, заземление
* Интерфейс: цветной сенсорный экран VGA
Модуль стационарного анализатора двигателя Baker DX применяется для диагностики деградации, анализа и прогнозирования остаточного ресурса изоляционного материала в двигателях переменного тока и постоянного тока, якорях, генераторов и катушек. Данные приборы обеспечивают широкий спектр отдельных видов испытания катушек (соспротивление, индуктивность/емкость, показатель поляризации (PI), диэлектрическая абсорбция (DA), испытаняй высоким напряжением (HiPot) и т.д.) для оценки деградации изоляции и исправности катушек в двигателях постоянного и переменного тока. Для работы приборами даного класса необходимо отключение электромашины от питающей сети.
Характеристики
Производитель
|
Megger |
Вес, кг
|
22,7 |
Повышенная мощность импульса
|
Нет |
Класс оборудования
|
DX - Стационарный анализатор обмоток |
Габаритные размеры (ШхВхГ) мм
|
470х200х560 |
Параметры питания
|
100-240 В переменного тока, 50/60 Гц, 2,5 А |
Максимальное тестовое напряжение, кВ
|
15 |
Особенности Baker
|
Статический анализ, Низковольтные измерения, Сопротивление, Высоковольтные испытания |
Применение
Ознакомьтесь с руководством по эксплуатации перед применением
